Для нормализации, компенсации температурных удлинений в трубопроводах применяются специальные устройства – анализаторы. Главное предназначение — гашение, восприятие температурных сужений, расширений.

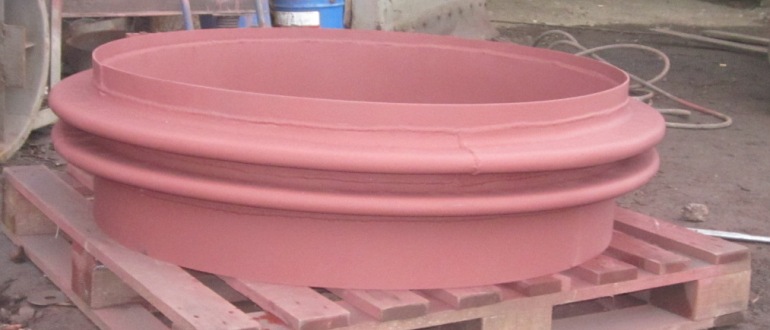

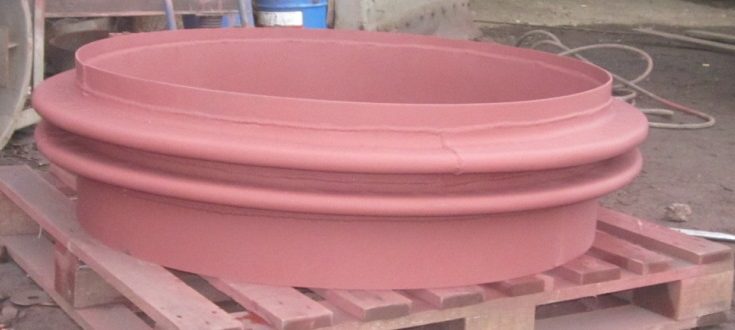

Основными элементами устройства выступают линзы. Их количество определяет компенсирующую способность оборудования в трубопроводе.
Используемые линзы могут быть нескольких типов:
- цельно-деформированными;
- сваренными.
Компенсаторы изготавливаются с одной, двумя, тремя, четырьмя линзами. Чем больше количество элементов, тем шире осевой ход.
Конструкции оснащаются специальными патрубками методом сварки. Необходимы для подключения системы к трубопроводу.
Классификация линзовых компенсаторов:
- угловые;
- осевые;
- пылегазовоздухоустойчивые.
Выбор подходящей модели зависит от условий эксплуатации, характеристик рабочей среды.
Линзовые компенсаторы применяются на магистралях, транспортирующих среду температурой -250 + 400 °C. Допускается прямое контактирование устройств с водой, газом, другими веществами.
Необходимость оборудования
Линзовые компенсаторы устанавливаются в котельных, теплоэлектростанциях, стационарных трубопроводах. Если в системе не будет предусмотрена компенсация температурных расширений или сжатий, это может привести к серьезным последствиям:
- выходу из строя трубопровода из-за образования прогибов;
- образованию прорыва в соединительных участках;
- возникновению сильного напряжения у конструкции, соединенной с трубопроводом.
В период эксплуатации линзовый компенсатор не нуждается в техническом обслуживании. Входит в группу неремонтируемых изделий.
Способ монтажа
Компенсатор устанавливается с учетом проекта магистрали. Присоединяется методом приварки.
Монтаж конструкции необходимо производить соосно с системой, без перекосов. Нельзя допускать повреждения подвижных элементов.
Вначале на трубопроводе устанавливаются неподвижные опоры, после чего производится монтаж самого линзового компенсатора. Установка, обслуживание конструкции производится согласно документации трубопровода.
Ознакомиться с характеристиками устройств можно на сайтах специализированных компаний; например здесь https://qtec.spb.ru/production/linzovye-kompensatory/ — поставщик технологического оборудования для бизнеса.
Линзовый компенсатор подвергается испытаниям на плотность, прочность вместе с трубопроводом.
